A miniatűr lineáris csapágyak szerepe a precíziós mozgásrendszerekben

Bevezetés

Kulcsfontosságú összetevőként, amely gyakran működik együttminiatűr lineáris vezetők, amely lehetővé teszi az alacsony-súrlódást, a nagy-pontosságú lineáris mozgást,miniatűr lineáris csapágyakközvetlenül meghatározza a precíziós mozgásrendszerek pontosságát, hatékonyságát és megbízhatóságát. Ez a cikk elemzi alapvető jellemzőit, a precíziós mozgásrendszerekben betöltött fő szerepüket, valamint a tipikus alkalmazásokat, hogy gyakorlati hivatkozásokat adjon.

Mik azok a miniatűr lineáris csapágyak?

A miniatűr lineáris csapágy egy precíziós lineáris mozgásátviteli alkatrész, amelyet kompakt helyekre terveztek. Alapvető funkciója az alacsony-súrlódású, nagy-pontosságú lineáris relatív mozgás- elérése, jellemzően a tengely és a csapágyház között, vagy egy lineáris vezetővel koordinálva. A precíziós mozgási rendszerekben gyakran lineáris vezetőkkel dolgozik, hogy "csapágy-sínt" képezzen, ahol a vezető stabil lineáris referenciapontot biztosít, a csapágy pedig csökkenti a mozgás közbeni súrlódást, így együttesen biztosítja a precíz pályaszabályozást szűk helyeken.

Alapelemek és anyagjellemzők

A miniatűr lineáris csapágy teljesítményét alkatrészei és anyagai határozzák meg. Mindegyik komponens világos munkamegosztással rendelkezik, és a többivel összhangban működik.
• Alapvető teher{0}}tartószerkezet:A külső henger (a csapágypersely) jellemzően magas-széntartalmú krómacélból vagy rozsdamentes acélból készül, hogy biztosítsa a szerkezeti merevséget, javítsa a kopásállóságot és csökkentse a méreteltérést hosszú-hosszú távú használat után.
• Core motion unit:A gördülő elemek (acélgolyók vagy görgők) kulcsfontosságúak az alacsony -súrlódású mozgás eléréséhez, az átmérőtűrések szigorúan ±0,001 mm-en belül szabályozva.
• Kiegészítő funkcionális alkatrészek:A jellemzően nejlonból vagy foszforbronzból készült ketrec megtartja a gördülőelemek közötti távolságot, hogy megakadályozza az ütközést és a súrlódást, alkalmazkodva a különböző működési feltételekhez.
• Tömítő berendezés:Ezek általában érintkező gumigyűrűket vagy labirintus{0}}típusú szerkezeteket használnak, amelyek védelmi besorolása IP67-ig terjed, így hatékonyan szigetelik el őket a portól és a folyadékoktól, meghosszabbítva a belső alkatrészek élettartamát.

Alapvető működési elv

A miniatűr lineáris csapágyak hatékony átvitelt tesznek lehetővé a súrlódási átalakítás és a recirkulációs mozgás révén, megszüntetve a hagyományos csúszósúrlódás okozta fájdalmas pontokat.
• Súrlódási átalakítás:A gördülőelemek a tengely és a csapágypersely közötti csúszósúrlódást gördülési súrlódássá alakítják, jelentősen csökkentve a mozgási ellenállást és az energiaveszteséget.
• Mozgásmegvalósítás:Egy visszatérő vezeti a gördülő elemeket körkörös mozdulatokkal a csapágyon belül, korlátlan mozgást biztosítva. Egyes mikroperselyek a golyók keresztezett elrendezését használják, hogy egyidejűleg megfeleljenek a lineáris és a forgó mozgás követelményeinek.

A miniatűr lineáris csapágyak kritikus szerepe a precíziós mozgásrendszerekben

A precíziós mozgásrendszerek sarokköveként a miniatűr lineáris csapágyak közvetlenül meghatározzák a rendszer pontosságát, hatékonyságát és megbízhatóságát.

Nagy{0}}pontos pozicionálás és ismételhetőség garantálása

• Pontos útmutatás:A miniatűr lineáris csapágyak a csapágy külső gyűrűje és a vezetősín közötti pontos illeszkedés révén szigorúan korlátozzák a mozgó alkatrész elmozdulását nem -mozgó irányban (például radiális és torziós irányban), biztosítva a szigorúan lineáris mozgási pályát.
• Ellenőrző pozicionálási hiba:A kiváló minőségű,{0}}miniatűr lineáris csapágyak rendkívül kis hézaggal rendelkeznek, hatékonyan csökkentve a holtjátékot és a holtjáték-hibákat. Ez lehetővé teszi, hogy a mozgó rész rendkívül nagy pozicionálási pontosságot tartson fenn indításkor, leállításkor és irányváltoztatáskor, megfelelve az olyan alkalmazások követelményeinek, mint például a félvezető csomagolás és az optikai ellenőrzés.

Súrlódás és veszteség csökkentése

• Súrlódási ellenállás csökkentése:A miniatűr lineáris csapágyak gördülési súrlódású (pl. golyós-típusú) vagy alacsony-súrlódású anyagokat (pl. csúszó-típusú) használnak, és egy nagyságrenddel csökkentik a súrlódást a közvetlen csúszáshoz képest, csökkentve a hajtás energiafogyasztását.
• Csökkenti a kopást és a hőt:Az alacsony súrlódás minimálisra csökkenti a mechanikai kopást és a súrlódási hő okozta -deformációt, ami elengedhetetlen a berendezések, például az orvosi mikroszkópok hosszú távú stabil működéséhez{1}}.

A rendszer stabilitásának és terhelhetőségének javítása

• Többirányú terhelésnek{0}}tűrése:Az axiális terheléseken túl egyes csapágyak kezelik a radiális terheléseket és a borulási nyomatékokat, megakadályozva az elakadást és biztosítva a sima mozgást.
• Rezgés és sokk elnyomása:A precízen megtervezett csapágyszerkezet bizonyos mértékig elnyeli a külső vibrációt vagy mozgási ütést, csökkentve az alapelemekre gyakorolt hatást, és fenntartja a rendszer stabilitását.

Kompakt terek

Ahogy a precíziós berendezések folyamatosan miniatürizálódnak, a térbeli alkalmazkodás kulcsfontosságú kihívássá válik. A miniatűr csapágyak kompakt mérete és könnyű kialakítása csökkenti a mozgásrendszer teljes méretét és tehetetlenségét. Kis méretük lehetővé teszi a több-tengelyes összekapcsolást összetett helyeken is, nagyobb rugalmasságot biztosítva a rendszertervezésben.

Alkalmazható speciális környezetekhez

A miniatűr lineáris csapágyak különféle anyagokból állnak rendelkezésre. A rozsdamentes acél a -40 foktól 80 fokig terjedő hőmérsékletet képes ellenállni, így alkalmas magas-nedvesség- és korrózióálló-környezetekre; a kerámiák 300 fokot meghaladó hőmérsékletnek is ellenállnak, így alkalmasak erősen korrozív környezetben való használatra; és az önkenő{7}} műanyagok alkalmasak tiszta helyiségekben vagy olajmentes környezetben. Ez lehetővé teszi a miniatűr lineáris csapágyak számára, hogy megőrizzék a stabil teljesítményt nehéz üzemi körülmények között, meghosszabbítva a rendszer élettartamát és csökkentve a karbantartást.

A miniatűr lineáris csapágyak tipikus alkalmazási forgatókönyvei és speciális gyakorlatai

A miniatűr lineáris csapágyak speciális alkalmazásai a következők:

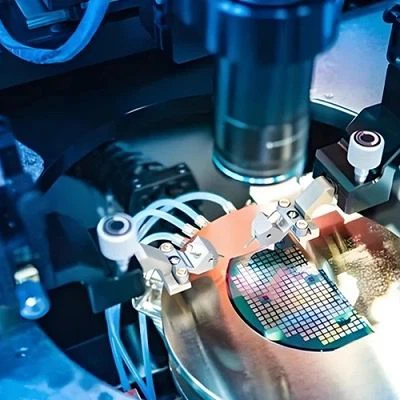

emiconductor and Electronics Manufacturing

Félvezető és elektronikai gyártás

A félvezetőgyártás nanométeres{0}}szintű pontosságot igényel, és a miniatűr lineáris csapágyak alapvető összetevői ennek a pontosságnak. A félvezetőgyártó berendezésekben például a lapka pozicionálási szakaszai nanométeres -szintű mozgást és megismételhető pozicionálást igényelnek. A miniatűr lineáris csapágyak alacsony súrlódásukkal és nagy -merevségű szerkezetükkel biztosítják az asztallap sima és rezgésmentes mozgását- a nagy-sebességű letapogatás során, csökkentve az energiafogyasztást és a hőtermelést, valamint javítják a pozicionálási pontosságot az olyan folyamatokban, mint a litográfia, az ellenőrzés és az igazítás.

Precíziós orvosi műszerek

Az orvosi berendezések nemcsak pontosságot, hanem biztonságot és stabilitást is igényelnek. A mikrosebészeti robotokban, automatizált befecskendező rendszerekben és mintavevő rendszerekben a miniatűr lineáris csapágyak mikron{1}}szintű lineáris mozgást érnek el, precíz útmutatást, egyenletes működést és alacsony zajszintet biztosítva. Rozsdamentes acél, kerámia vagy önkenő{3}}anyagaik nagy-tisztaságú orvosi és laboratóriumi környezetben is használhatók.

Industrial Automation and High-End Manufacturing

Ipari automatizálás és csúcsminőségű{0}}gyártás

Az ipari automatizálás nagy hatékonyságra és pontosságra törekszik. A miniatűr lineáris csapágyak nagy sebességű,{1}}sima lineáris mozgást tesznek lehetővé, javítva a berendezés reakciósebességét és az összeszerelési pontosságot. Például egy nagy sebességű válogató robotkarra percenként több száz válogatási művelet végrehajtásához van szükség. A csapágyak nagy-sebességű jellemzői támogatják a kar nagy-frekvenciájú mozgását, és nagy ismételhetőséget biztosítanak, biztosítva, hogy az áruk pontosan a megfelelő folyosóra kerüljenek.

Precision Measurement and Laboratory Equipment

Precíziós mérő- és laboratóriumi berendezések

A precíziós mérőberendezések mérési eredményeinek pontossága közvetlenül függ a miniatűr lineáris csapágyak pontosságától és stabilitásától. A miniatűr lineáris csapágyak hatékonyan csökkentik a csúszósúrlódás okozta mikro-remegést, stabil optikai utat és mérési pontosságot biztosítanak, és nagy-pontos mérési eredményeket biztosítanak.

A miniatűr lineáris csapágyak megfelelő használata

A megfelelő használat kulcsfontosságú a miniatűr lineáris csapágyak teljesítményének biztosításához. Ez alapos odafigyelést igényel négy kulcsfontosságú területen: telepítés, kenés, karbantartás és működési felügyelet.

Szabványos telepítés

Beszerelés előtt győződjön meg arról, hogy a berendezés rögzítési felülete elég sík, hogy elkerülje a ferde alap miatti egyenetlen csapágyerőt. A szerelés során használjon speciális szerszámokat a csapágyak rögzítésére, hogy elkerülje az elmozdulást vagy a szerkezeti deformációt. Ha több csapágy van beépítve, ügyeljen arra, hogy az egyes csapágyak tengelyei párhuzamosak legyenek, hogy elkerülje a további ellenállást működés közben.

Tudományos kenés

Válassza ki a megfelelő kenési módot a tényleges működési feltételek alapján. Tisztatéri alkalmazásokhoz szilárd kenés használható, míg orvosi és élelmiszeripari alkalmazásokhoz az FDA-tanúsítvánnyal rendelkező élelmiszer--minőségű zsír használata javasolt. A kenőanyag mennyiségét gondosan ellenőrizni kell. Kezdetben töltse fel a tömített csapágyakat belső terük 1/3-1/2-ével, és rendszeresen töltse fel, hogy elkerülje a megnövekedett ellenállást vagy száraz súrlódást. Ha magas vagy alacsony hőmérsékleten dolgozik, cserélje ki a megfelelő zsírra, hogy elkerülje a zsír meghibásodását és a teljesítmény romlását.

Rendszeres karbantartás

A napi tisztításhoz puha ronggyal törölje le a csapágy külsejét. Kerülje a nagynyomású-vízsugarak vagy korrozív tisztítószerek használatát, hogy elkerülje a tömítések károsodását, valamint a belső víz- és por bejutását. Rendszeresen ellenőrizze a csapágy működési állapotát, és azonnal állítsa le, és vizsgáljon meg minden szokatlan zajt, rezgést vagy hőmérsékletet. Ha a berendezés hosszabb ideig tétlen, manuálisan forgassa rendszeresen a csapágyakat, hogy megakadályozza a rozsdát a gördülőelemek és a futópályák közötti hosszan tartó érintkezéstől.

Monitor működése

Működés közben figyelje a csapágy terhelését és fordulatszámát, hogy a tényleges terhelés ne haladja meg a névleges dinamikus terhelés 80%-át, és az üzemi sebesség ne haladja meg a névleges sebességhatár 90%-át a túlterhelés és a gördülőelem károsodásának elkerülése érdekében. Ezenkívül kerülje a radiális erőktől eltérő további erők kifejtését a csapágyra.

Következtetés

A miniatűr lineáris csapágyak támogatják a precíziós mozgásrendszerek stabil működését a nagy-pontos vezetés, az alacsony súrlódási veszteség és az erős környezeti alkalmazkodóképesség révén. Alapvető védelmet jelentenek a berendezések teljesítményének biztosításában olyan területeken, mint a félvezetők és az orvosi eszközök.
