Bevezetés
Az automatizált berendezések és orvosi eszközök támaszkodnakgolyós csavarokés ólomcsavarok a megbízható lineáris mozgásvezérlő rendszerek megvalósításához. Mivel hasonlónak tűnnek, és alkalmazásaik átfedik egymást, könnyen összezavarodhatunk a kiválasztási folyamat során. Ez a cikk világosan elemzi mindkettő működési elveit és fő jellemzőit, és gyakorlati kiválasztási útmutatót ad.

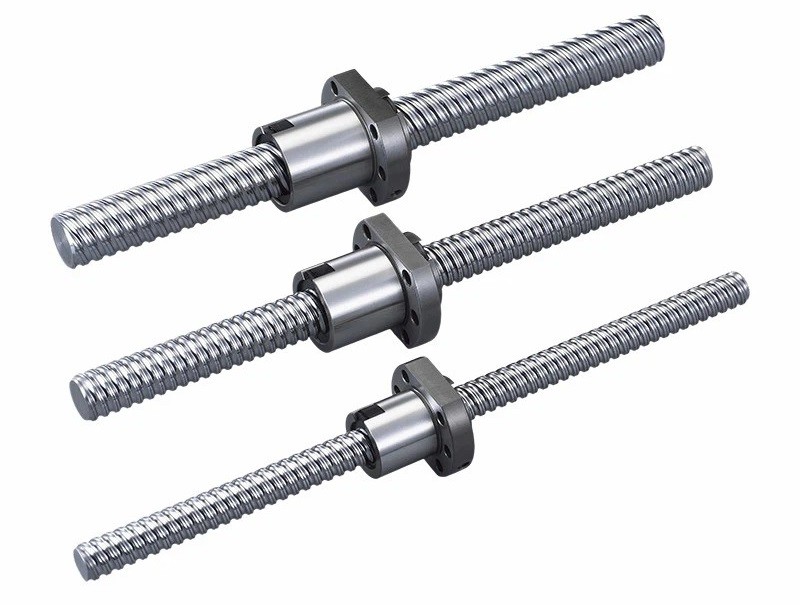

Mi az a golyós csavar?
A golyóscsavar a forgó mozgást lineáris mozgássá alakítja úgy, hogy a golyókat egy csavar és egy anya között keringeti. Mivel keringető golyóscsapágyakat igényel, a golyóscsavar szerelvények általában nagyobbak, mint a vezérorsós szerelvények.
A gördülési súrlódás eredménye:
• Rendkívül magas átviteli hatásfok
• Pontos pozicionálási képesség
• A holtjáték hatékony kiküszöbölése
• Alkalmas nagy{0}}sebességű és nagy-terhelési körülményekhez
Mi az az ólomcsavar?
Míg a vezérorsó a golyóscsavarhoz hasonlóan működik, szerkezete sokkal egyszerűbb. Általában trapézmeneteket (ACME), metrikus ACME-t, miniatűr metrikus szálakat és nagy spirálszögű szálakat használ. A golyóscsavar gördülő mozgásától eltérően a vezérorsó csúszó mozgást használ a lineáris mozgáshoz.
Jellemzői a következők:
• Alacsony zajszint és egyenletes működés
• Alacsony költség és egyszerű szerkezet
• Minimális karbantartási igény vagy kenés nélkül
• Alkalmas kis{0}}--közepes sebességű és könnyű---közepes terhelésű átvitelekhez
Golyós csavar vs ólomcsavar: Főbb különbségek
A golyóscsavarok és az ólomcsavarok közötti alapvető szerkezeti különbség -gördülő érintkező és csúszóérintkező- közvetlenül meghatározza teljesítményüket a hatékonyság, a terhelés, a sebesség, a pontosság, a zaj és a karbantartás tekintetében.
Átviteli hatékonyság
A golyóscsavarok akár 90%-os hatékonyságot is elérhetnek, elsősorban a golyók csavar és anya közötti gördülő érintkezésének köszönhetően, jelentősen csökkentve a súrlódást és a hatékonysági veszteséget. Ezzel szemben az ólomcsavarok csúszó súrlódó szerkezetek, jelentős ellenállást generálnak, és a legtöbb energia elveszik a súrlódás miatt, ami alacsony átviteli hatékonyságot eredményez.
Terhelhetőség
A golyóscsavarban lévő golyók elosztják a terhelést több érintkezési pont között, nagymértékben csökkentve a helyi feszültséget, és erős dinamikus teherbírást biztosítanak{0}}. Az ólomcsavarok a terhelést a menetes csúszófelületre koncentrálják; nagy terhelések esetén a súrlódás és a kopás gyorsan növekszik, így alkalmasabbak közepes és könnyű terhelésekre és szakaszos terhelésekre.
Sebesség Teljesítmény
Mivel a golyóscsavarok alacsony súrlódásúak és kevesebb hőt termelnek, nagy sebességű,{0}}lineáris mozgást tudnak végrehajtani. Az ólomcsavarok maguk is nagy mennyiségű hőt termelnek a csúszósúrlódás miatt; nagy-sebességű körülmények között ez a felgyülemlett hő idő előtti károsodást okozhat a vezetőcsavarban, ami befolyásolja a berendezés működését.
Pontosság és visszacsapás
A golyós csavarok kiküszöbölhetik a holtjátékot az előfeszítés beállításával, megőrizve a nagy pozicionálási pontosságot. Az ólomcsavarok zökkenőmentes csúszásához bizonyos mértékű hézagot igényelnek, és eleve nagyobb holtjátékkal rendelkeznek, ami a golyóscsavarokhoz képest gyengébb megismételhetőséget eredményez.
Zaj és simaság
Nagy sebességű-üzem közben a nagy-sebességű keringés és a golyóknak a golyóscsavarban a visszatérő csatornába ütközése jelentős mechanikai zajt kelt. A csúszósúrlódású ólomcsavarok önkenő{3}}anyákkal csendesen működnek.
Karbantartási követelmények
A golyóscsavarok rendszeres kenést igényelnek, hogy megakadályozzák a golyók és a futópályák közötti közvetlen érintkezést, ami kopáshoz, fokozott zajhoz és csökkent pontossághoz vezethet. Az ólomcsavarok, különösen az önkenő polimer anyákkal felszereltek, rendkívül alacsony karbantartási feltételek mellett is működhetnek, így alkalmasak zárt vagy ritkán karbantartott berendezésekhez.
Költség
A golyóscsavarok nagy sebességgel és nagy pontossággal működhetnek, különféle teljesítménymutatókkal, amelyek messze meghaladják a vezérorsókét, ami elkerülhetetlenül magasabb gyártási költségeket igényel. Ezenkívül a golyóscsavarok rendszeres kenést és karbantartást igényelnek, ami magasabb karbantartási költségeket eredményez.
Összehasonlítási és kiválasztási ajánlások golyóscsavarokhoz és ólomcsavarokhoz
Különböző alkalmazásokban a golyóscsavarok általában jelentős teljesítményelőnyt kínálnak a vezetőcsavarokhoz képest. Néhány egyszerű alkalmazáshoz azonban az ólomcsavarok jó választást jelentenek a költségszabályozáshoz.
CNC és precíziós megmunkáló ipar
A CNC szerszámgépek és a precíziós megmunkáló berendezések rendkívül nagy pozicionálási pontosságot, nagy megismételhetőséget, gyors előtolást és hosszú idejű,{0}}stabil működést igényelnek nagy terhelés mellett. Ezekben a rendszerekben a golyóscsavarok kiválóan alkalmasak alacsony gördülési érintkezési súrlódásuk, nagy hatékonyságuk és nagy mozgási pontosságuk miatt. Az ólomcsavarok viszonylag korlátozott pontosságukkal és sebességükkel alkalmasabbak kis-terhelésű vagy asztali CNC szerszámgépekhez.
01
Ipari automatizálási berendezések
Az ipari automatizálásban a berendezések gyakran nagy{0}}sebességű, precíz lineáris mozgást igényelnek, és azt a képességet, hogy hosszabb ideig magas frekvencián működjenek, gyakori karbantartás nélkül. A golyóscsavarok kiválóak ilyen környezetben, képesek ellenállni a nagy dinamikus terheléseknek, és gyors, megismételhető és pontos pozicionálást biztosítanak, így ideálisak robotokhoz, kezelőrendszerekhez és aktuátorokhoz. Az ólomcsavarok ezzel szemben előnyt jelentenek a csendes működés és az alacsony karbantartási igények terén, így alkalmasak közepes-terhelésre vagy költségre-, valamint zajra{5}}érzékeny alkalmazásokhoz.
02

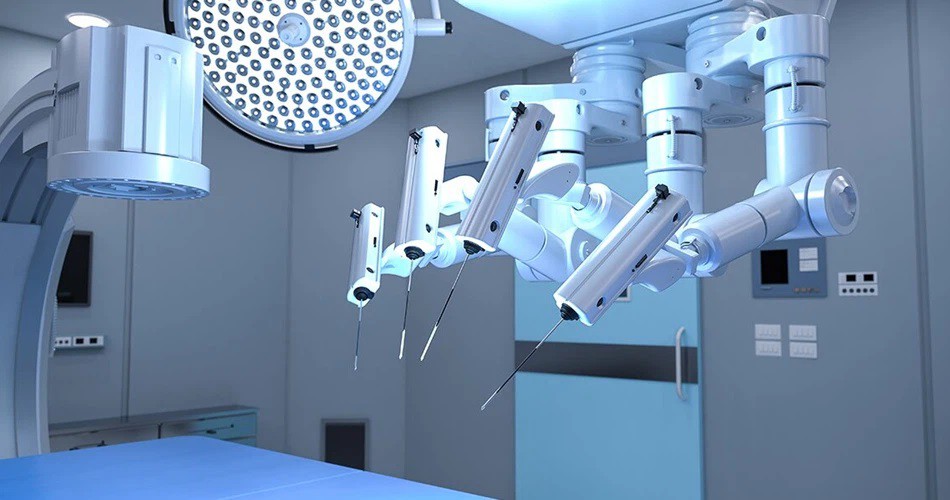

Orvosi és laboratóriumi berendezések
Az orvosi és laboratóriumi berendezések a csendes működést, a precíz vezérlést, a kompakt kialakítást és a hosszú távú megbízhatóságot{0}}hangsúlyozzák. A sebészeti robotokhoz vagy gyógyszeradagoló rendszerekhez a golyóscsavarok alkalmasak ezekre a nagy-precíziós orvosi alkalmazásokra. Az ólomcsavarok azonban természetesen csendesek, és könnyen integrálhatók könnyű, kompakt eszközökbe, így gyakoribbak a mikroszkópokban, képalkotó platformokon és laboratóriumi automatizálási berendezésekben.
03
Szórakoztató elektronika és könnyű berendezések
A fogyasztói elektronika és a könnyű berendezések előnyben részesítik a költségeket, az alacsony zajszintet és a kompakt kialakítást, miközben viszonylag mérsékelt követelményeket támasztanak a pontosság és a terhelés tekintetében. Az ólomcsavarok egyenletes, halk lineáris mozgást biztosítanak a 3D nyomtatók, projektorok és otthoni automatizálási berendezések számára, miközben fenntartják az alacsony gyártási költségeket. A golyóscsavarokat többnyire csúcskategóriás-3D-nyomtatókban vagy speciális precíziós berendezésekben használják, amelyek kis számú, magas precíziós és teljesítményigényű,{5}}csúcskategóriás alkalmazáshoz alkalmasak.
04
Következtetés
Úgy tűnik, hogy a golyóscsavarok enyhe előnnyel rendelkeznek a vezérorsókkal szemben az átviteli hatékonyság, a pontosság, a működési sebesség és a terhelhetőség tekintetében. Figyelembe kell venni azonban a vezércsavarok előnyeit is, mint például a csendesebb működés és az alacsonyabb karbantartási költségek. Mindkettő ki tudja használni erősségeit a megfelelő alkalmazásokban. A kulcs a legmegfelelőbb csavartípus kiválasztása az adott alkalmazási követelmények alapján, lehetővé téve, hogy minden termék maximalizálja értékét saját szakterületén.
